Descripción

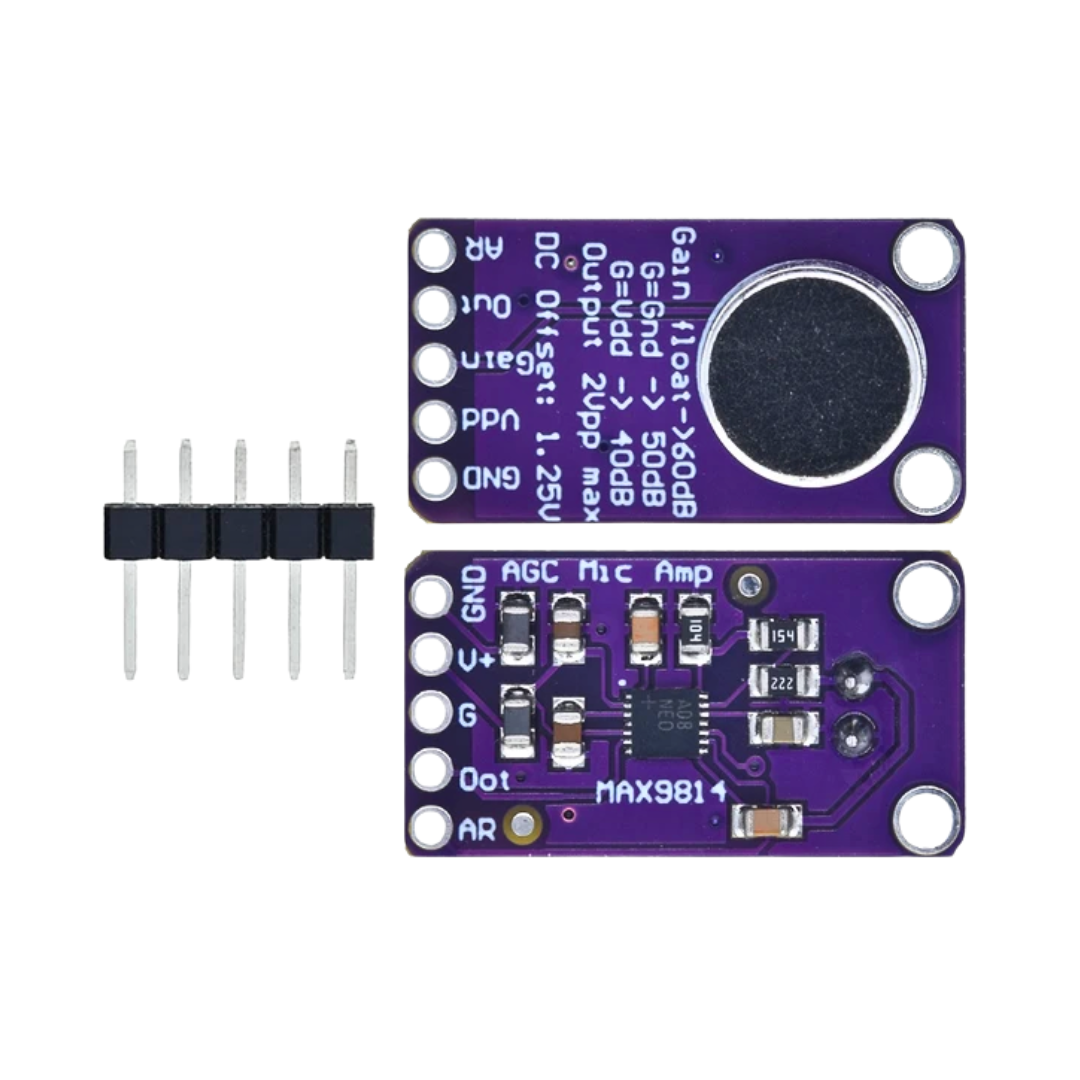

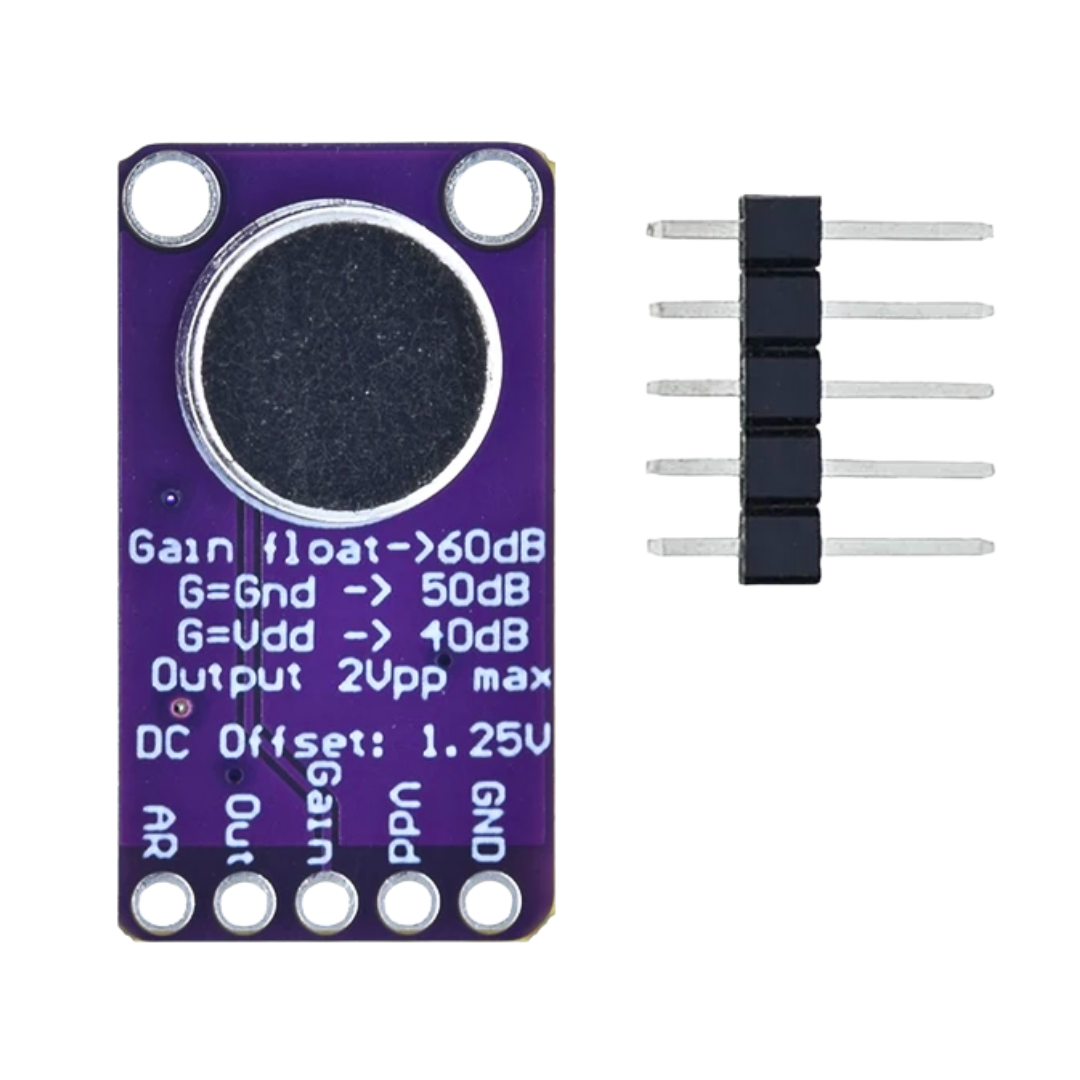

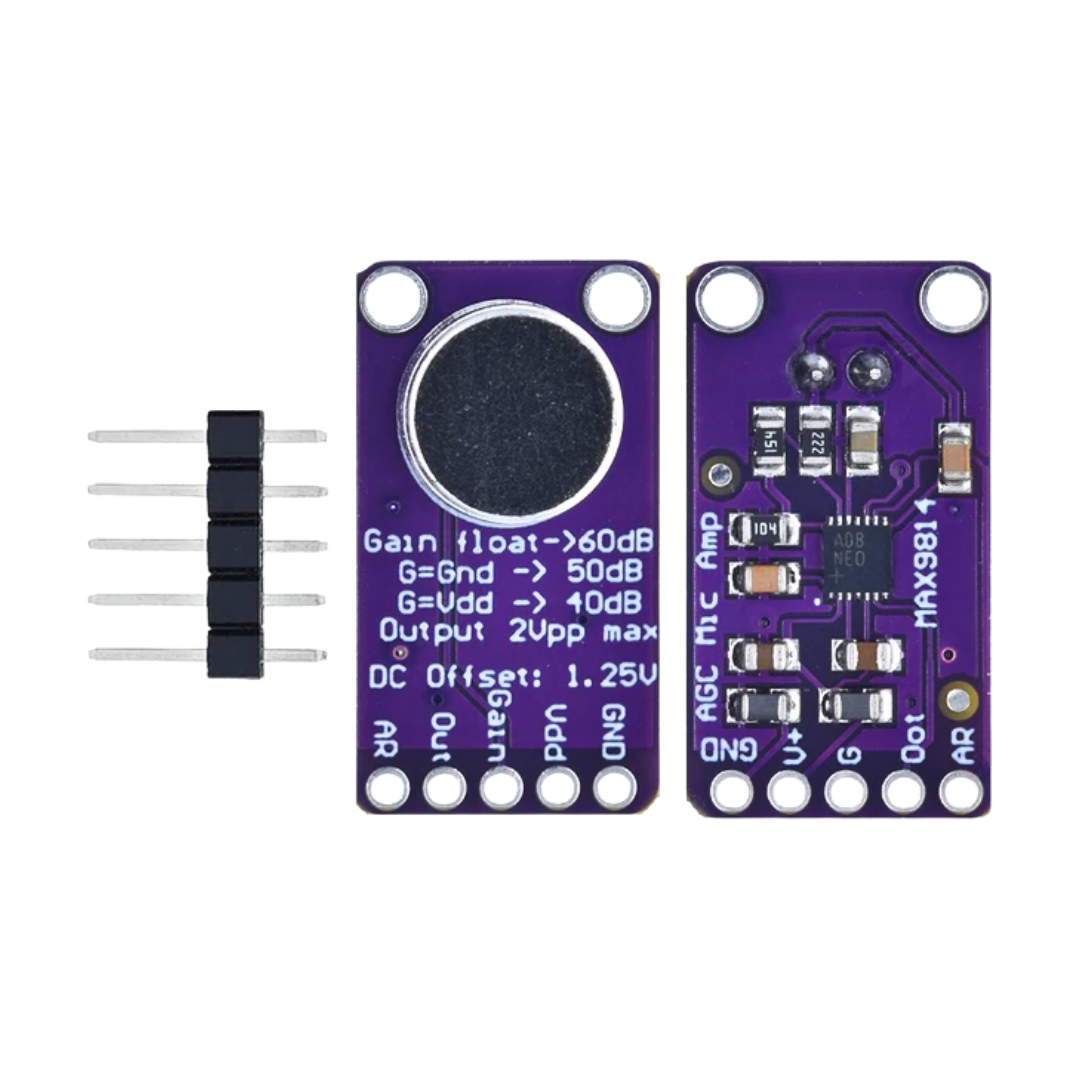

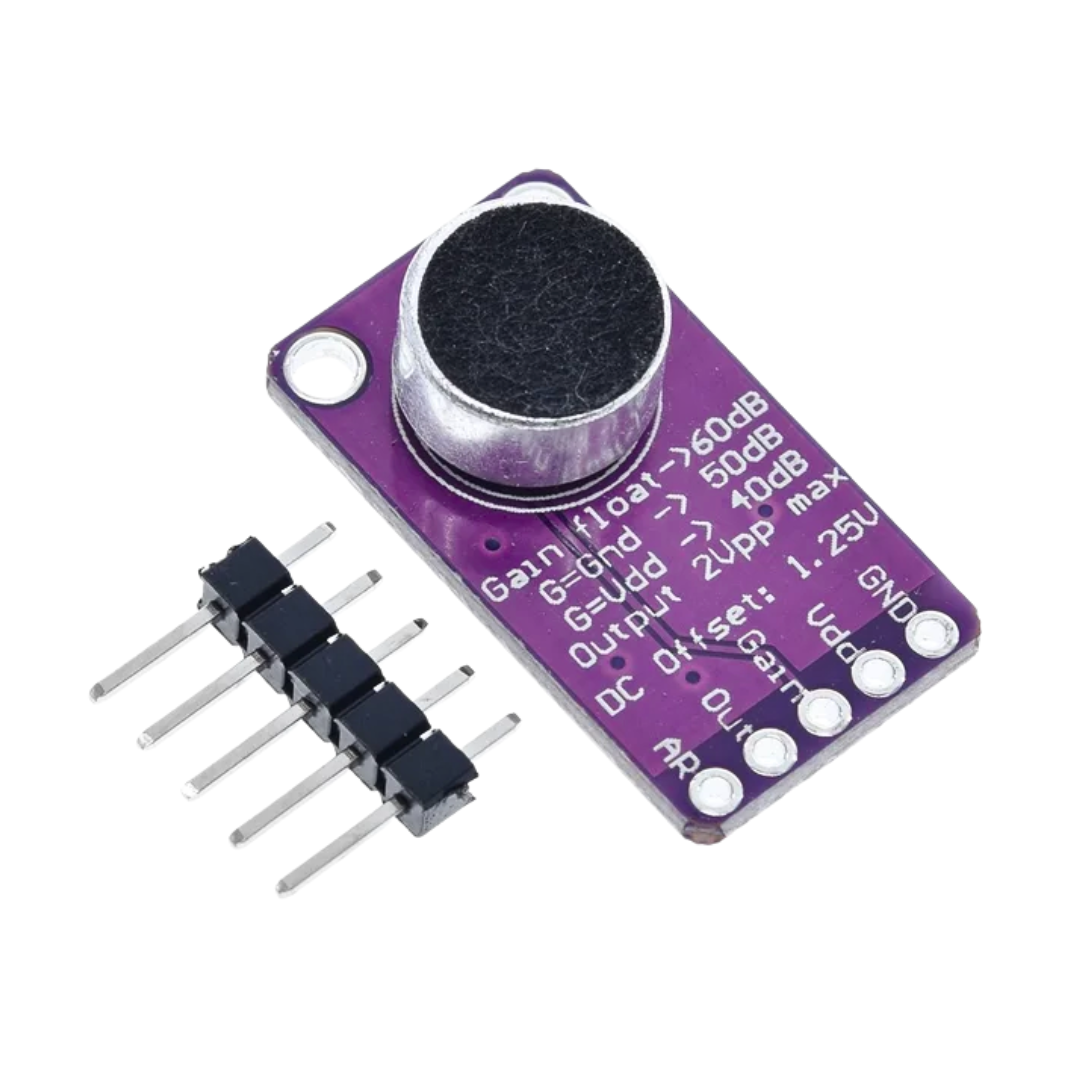

Este Micrófono Electret MAX9814 está diseñado para capturar audio de forma clara y estable, incluso en entornos con niveles de sonido variables. Gracias a su sistema AGC (control automático de ganancia), puede ajustar la amplificación de manera dinámica para evitar saturaciones ante sonidos intensos o pérdidas de señal cuando el audio es débil. Ofrece un rango de respuesta de frecuencia amplio y una salida compatible con convertidores analógico-digitales de 3.3 V, lo que lo hace ideal para integrarse directamente en microcontroladores. Su diseño compacto y bajo consumo de energía lo convierten en una herramienta confiable para aplicaciones de audio profesional y proyectos de electrónica digital.
Especificaciones del Micrófono Electret MAX9814:
- Voltaje de operación: 2.7 V a 5.5 V DC
- Consumo de corriente: ~3 mA
- Respuesta de frecuencia: 20 Hz a 20 kHz
- Ganancia seleccionable: 40 dB, 50 dB o 60 dB (configurable por pin)
- Control AGC con relación ataque/liberación: 1:500, 1:2000 o 1:4000
- Tiempo de retención fijo: 30 ms
- Salida de audio: ~2 Vpp con sesgo de 1.25 V DC
- Ruido de entrada: 30 nV/√Hz
- Distorsión armónica (THD): 0.04 % típico
- Micrófono electret integrado, sensibilidad típica: –44 dB
- Dimensiones del módulo: ~20 × 15 mm
Instrucciones de uso del Micrófono Electret MAX9814:
- Conecta el módulo a una fuente de alimentación de entre 2.7 V y 5.5 V DC.
- Configura los pines correspondientes para seleccionar la ganancia deseada (40, 50 o 60 dB).
- Si se requiere personalizar la respuesta del AGC, ajusta los pines para establecer la relación de ataque/liberación (1:500, 1:2000 o 1:4000).
- Conecta la salida de audio a una entrada analógica compatible (por ejemplo, un ADC de 3.3 V).
- Fija el módulo adecuadamente y evita interferencias mecánicas o eléctricas que puedan afectar la calidad de la señal.
Aplicaciones del Micrófono Electret MAX9814:
El Micrófono Electret MAX9814 es ideal para sistemas de grabación de voz, reconocimiento de sonido en microcontroladores, asistentes de voz, intercomunicadores, sistemas de karaoke y proyectos donde se requiere capturar audio con diferentes niveles de volumen sin distorsión. También es una excelente opción para desarrollos de interfaces hombre-máquina y electrónica experimental con procesamiento de señales.
Características adicionales
- AGC integrado para mantener niveles de audio estables
- Ganancia ajustable por hardware sin componentes adicionales
- Salida de audio compatible con microcontroladores de bajo voltaje
- Compacto y eficiente, ideal para proyectos portátiles
- Bajo ruido y alta fidelidad de señal
- Fácil integración en entornos de desarrollo como Arduino o ESP32
