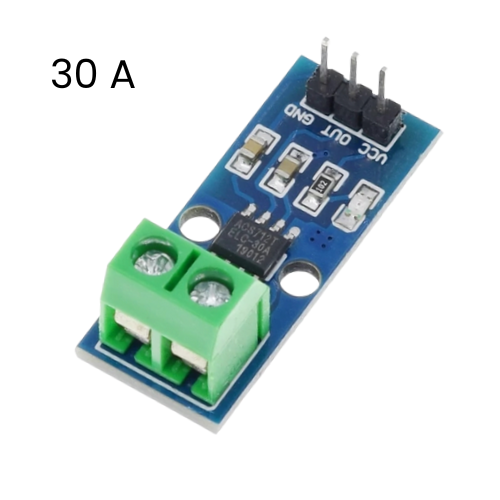

Esta placa de sensor de corriente se basa en el chip sensor de corriente bidireccional de efecto Hall Allegro ACS712 ELCTR-30A que detecta las corrientes positivas y negativas que fluyen en el rango de menos 30 amperios a positivo 30 amperios. La placa funciona a 5V DC y el flujo de corriente a través del sensor se convierte en un voltaje de salida que comienza en 1/2Vcc (o 2.5V) para ningún flujo de corriente y se mueve hacia arriba 66mV por amperio para la corriente positiva o hacia abajo -66mV por amperio para la corriente negativa.

Por ejemplo:
La tensión de salida a +2 amperios sería (2,5V + (0,066 * 2)) = 2,632 V
La tensión de salida a -5 amperios sería (2,5V – (0,066 * 5)) = 2,170 V

Especificaciones:
– VCC: 5V DC Nominal
– Rango de medición: -30 a +30 A
– Tensión a 0A: VCC/2 (nominalmente 2,5V DC)
– Factor de escala: 66 mV por A

Dimensiones:
– Longitud 31,73 mm (1,24″)
– Anchura 13,25 mm (0,52″)
– Altura 14 mm (0.55″)
– Peso 2,72 g (0,096 oz)
