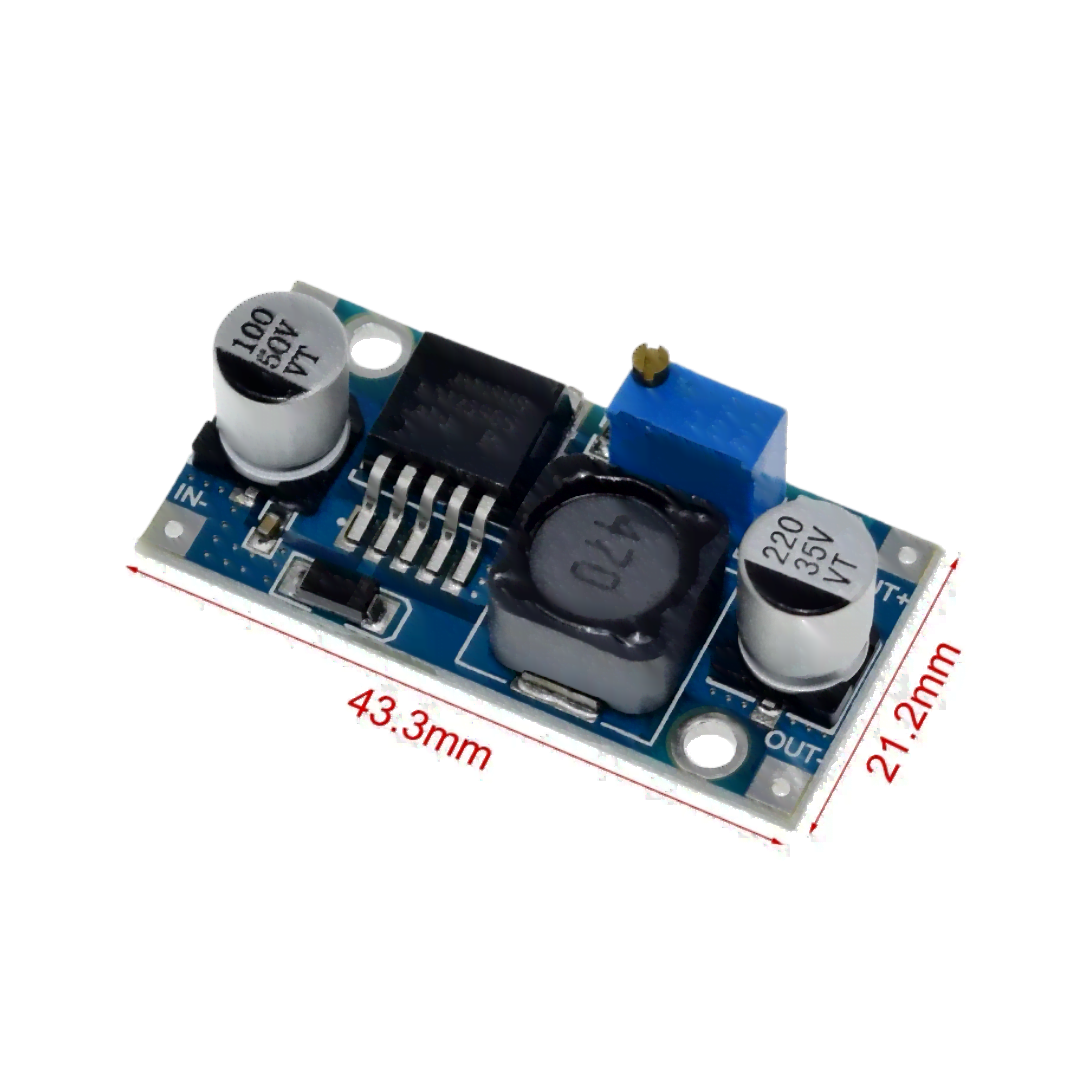

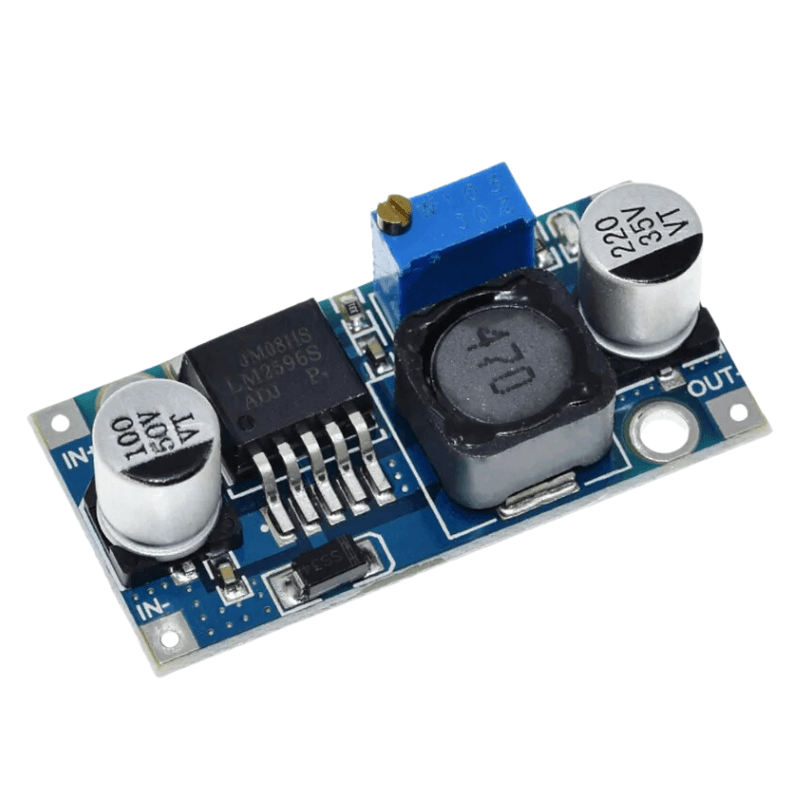

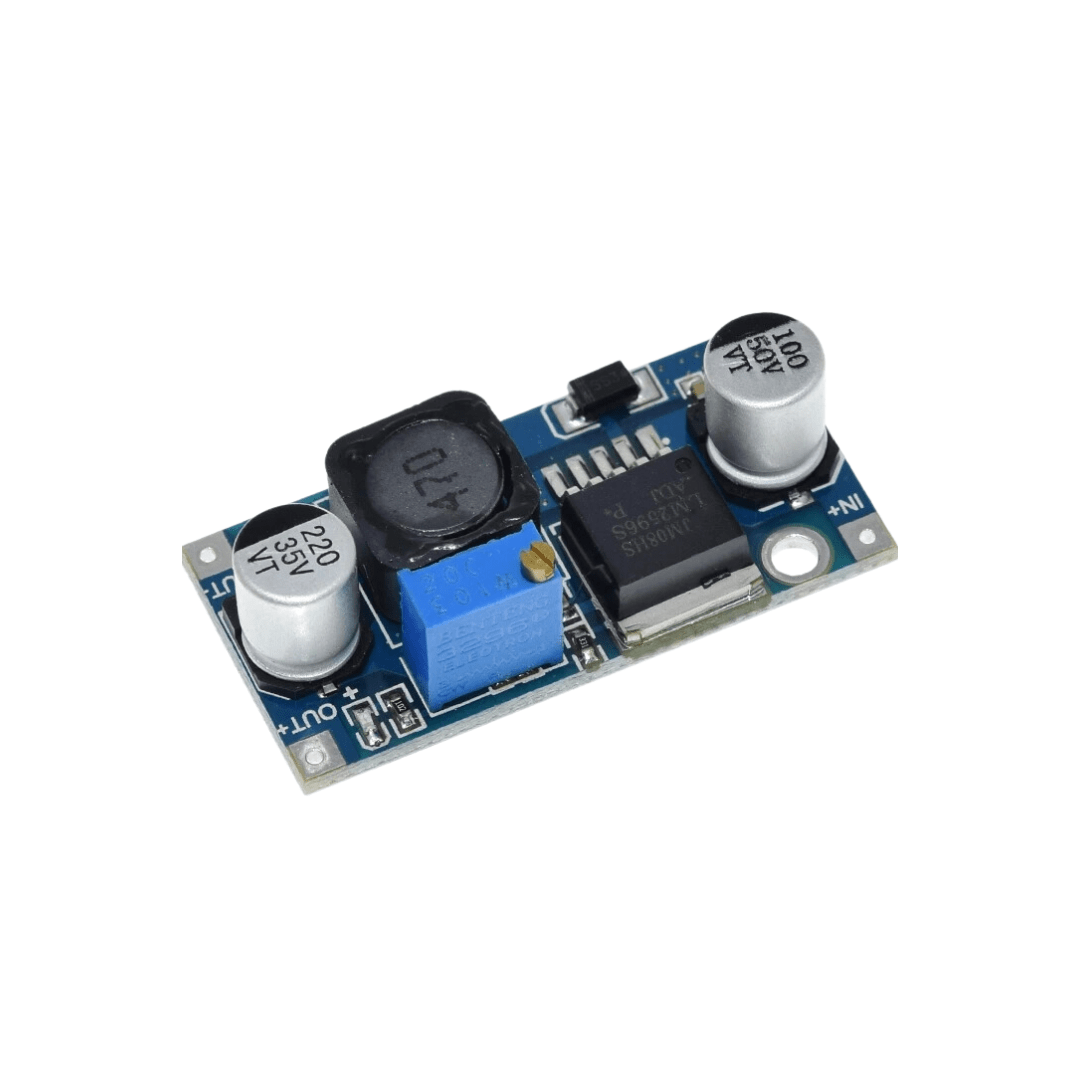

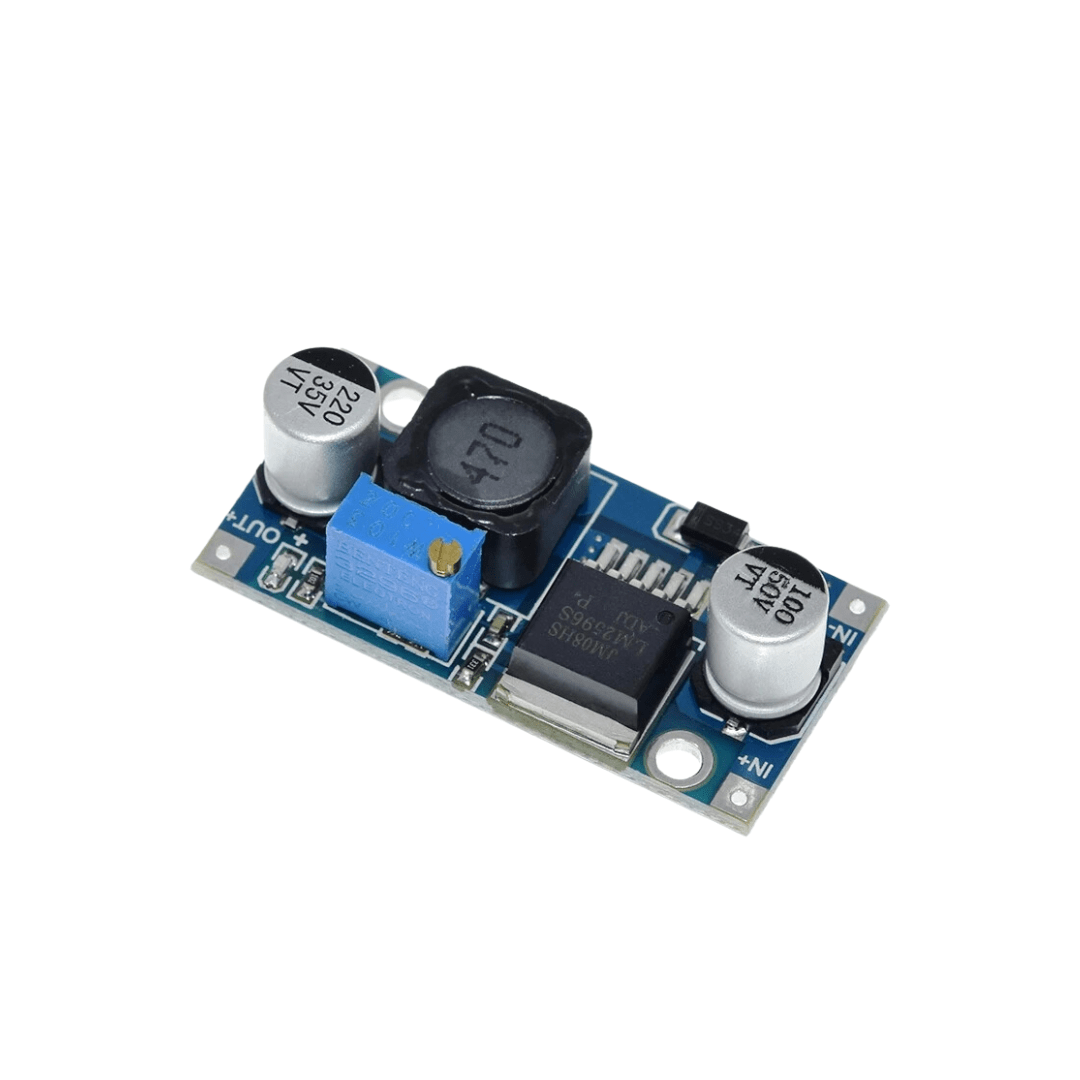

La Fuente Ajustable DC-DC LM2596 es una herramienta esencial para la conversión y regulación de voltaje en diversas aplicaciones electrónicas. Diseñada específicamente para ofrecer alta eficiencia y precisión, este módulo opera eficazmente en un rango de voltaje de entrada de 4V a 35V, entregando una salida ajustable de 1.23V a 30V. Con una capacidad de corriente de hasta 3A, es la opción ideal para proyectos que requieren una fuente de alimentación estable y confiable. La LM2596 es especialmente adecuada para la alimentación de circuitos electrónicos, desde dispositivos Arduino hasta proyectos de robótica, proporcionando un rendimiento fiable y duradero.
Especificaciones de la Fuente Ajustable DC-DC LM2596:
- Rango de Voltaje de Entrada: DC 3,2 V a 40 V (el voltaje de entrada debe ser 1,5 V mayor que el voltaje de salida).
- Rango de voltaje de salida: DC 1,25V a 35V voltaje ajustable continuamente, la corriente de salida máxima es 3A.
- Alta eficiencia: Salida con alta eficiencia de conversión de energía de hasta 92%.
- Fácil de usar: Conecte la fuente de alimentación (3-40 V), ajuste la perilla del potenciómetro azul (generalmente gire en el sentido de las agujas del reloj para aumentar, en sentido contrario a las agujas del reloj para bajar) y use un multímetro para monitorear el voltaje de salida hasta que alcance el voltaje requerido. Este módulo se puede usar para depurar una variedad de rangos de voltaje operativo del sistema.
- Se recomienda utilizar la corriente dentro de 2,5 A para trabajos a largo plazo. Debido a que es un módulo reductor, para garantizar una salida estable, mantenga una pequeña presión diferencial de 1,5 V.
Funciones de la Fuente Ajustable DC-DC LM2596
Las funciones de la Fuente Ajustable DC-DC LM2596 son diversas y vitales para aplicaciones electrónicas que requieren una fuente de alimentación ajustable y confiable. Aquí están algunas de sus principales funciones:
- Conversión de Voltaje: Reduce eficientemente el voltaje de entrada a un nivel de salida más bajo y ajustable.
- Regulación de Voltaje: Mantiene un voltaje de salida constante incluso cuando el voltaje de entrada varía.
- Capacidad de Corriente: Proporciona hasta 3A de corriente de salida, suficiente para alimentar una amplia gama de dispositivos electrónicos.
- Ajuste Preciso: Permite ajustar el voltaje de salida desde 1.23V hasta 30V, ofreciendo flexibilidad para diferentes aplicaciones.
- Alta Eficiencia: Minimiza la pérdida de energía durante la conversión, lo que la hace ideal para proyectos que requieren eficiencia energética.
- Protección Contra Sobrecorriente y Sobrecalentamiento: Incluye mecanismos de protección que evitan daños a los componentes electrónicos conectados.
- Uso en Proyectos DIY: Es perfecto para proyectos de bricolaje que necesitan una fuente de alimentación DC ajustable, como dispositivos Arduino y otros proyectos de robótica.
- Facilidad de Integración: Su tamaño compacto y diseño estándar DIP lo hacen fácil de integrar en una variedad de configuraciones de circuitos.
Intrucciones de funcionamiento de la Fuente Ajustable DC-DC LM2596

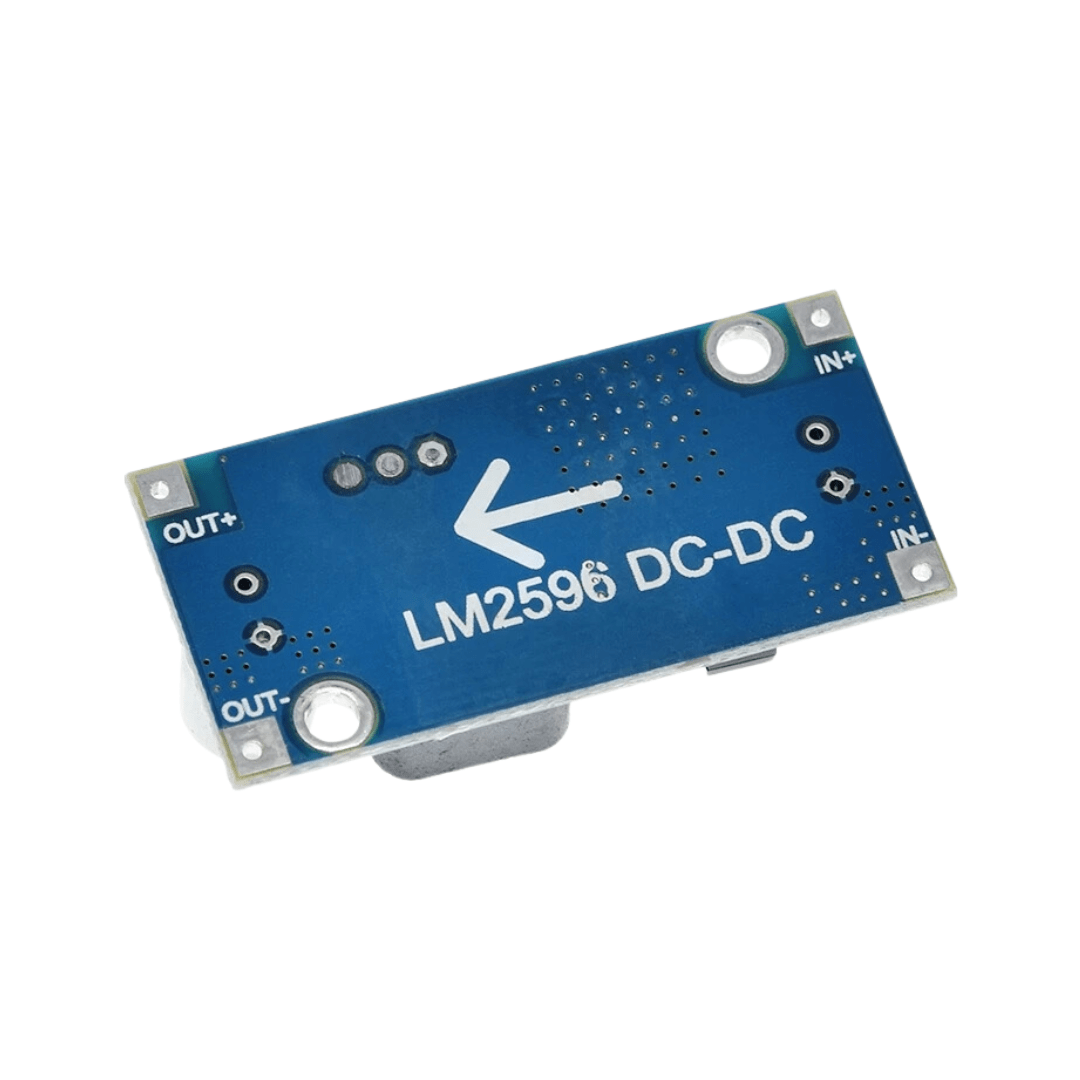

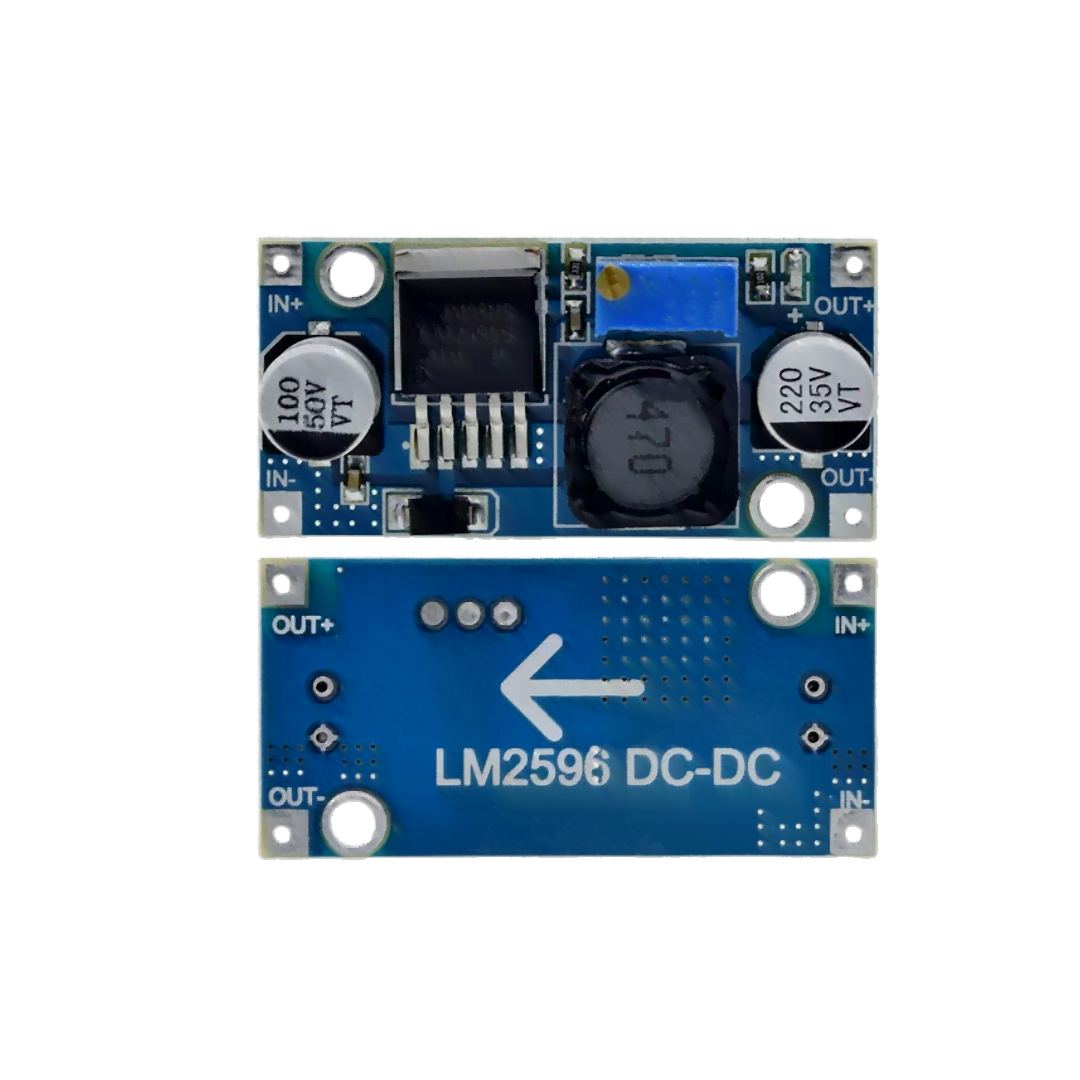

- Conexión de la Fuente de Entrada: La fuente ajustable DC-DC LM2596 conecta una fuente de voltaje (como una batería o un adaptador de corriente) a los pines de entrada (IN- y IN+). Asegúrate de que el voltaje de entrada esté dentro del rango de 4V a 35V.
- Ajuste del Voltaje de Salida: Utiliza un destornillador para girar el potenciómetro (trimpot) en el módulo y ajusta el voltaje de salida según tus necesidades. Puedes usar un multímetro para medir el voltaje de salida mientras ajustas el trimpot.
- Conexión de la Carga: Conecta la carga (como un microcontrolador, LED, etc.) a los pines de salida (OUT- y OUT+). Asegúrate de que la carga esté dentro del rango de voltaje de salida ajustable (1.23V a 30V) y la corriente de salida máxima de 3A.
- Verificación de la Salida: La fuente ajustable DC-DC LM2596 usa un multímetro en la escala de voltaje DC para verificar el voltaje de salida. Ajusta el trimpot hasta obtener el voltaje deseado.
- Mantenimiento: Revisa periódicamente las conexiones y asegúrate de que no haya sobrecalentamiento. Mantén el módulo en un lugar bien ventilado para evitar el sobrecalentamiento durante el uso prolongado.
Aplicaciones de la Fuente Ajustable DC-DC LM2596
La Fuente Ajustable DC-DC LM2596 Step-Down Buck 3A es una herramienta versátil que encuentra aplicaciones en una amplia gama de proyectos electrónicos y sistemas. Es ideal para la alimentación de dispositivos Arduino y otros microcontroladores, permitiendo ajustar el voltaje de entrada según las necesidades del proyecto. También es perfecta para proyectos de robótica, donde se requiere una fuente de alimentación estable para motores y sensores. En laboratorios, se utiliza para experimentar con diferentes configuraciones de voltaje, proporcionando una fuente de energía ajustable y segura. Además, es útil en proyectos DIY (hazlo tú mismo) donde se necesita convertir el voltaje de una batería a un nivel específico para alimentar LEDs, módulos de sensor, y otros componentes electrónicos. Su capacidad para manejar corrientes de hasta 3A la hace adecuada para aplicaciones que requieren una fuente de alimentación robusta y confiable.
