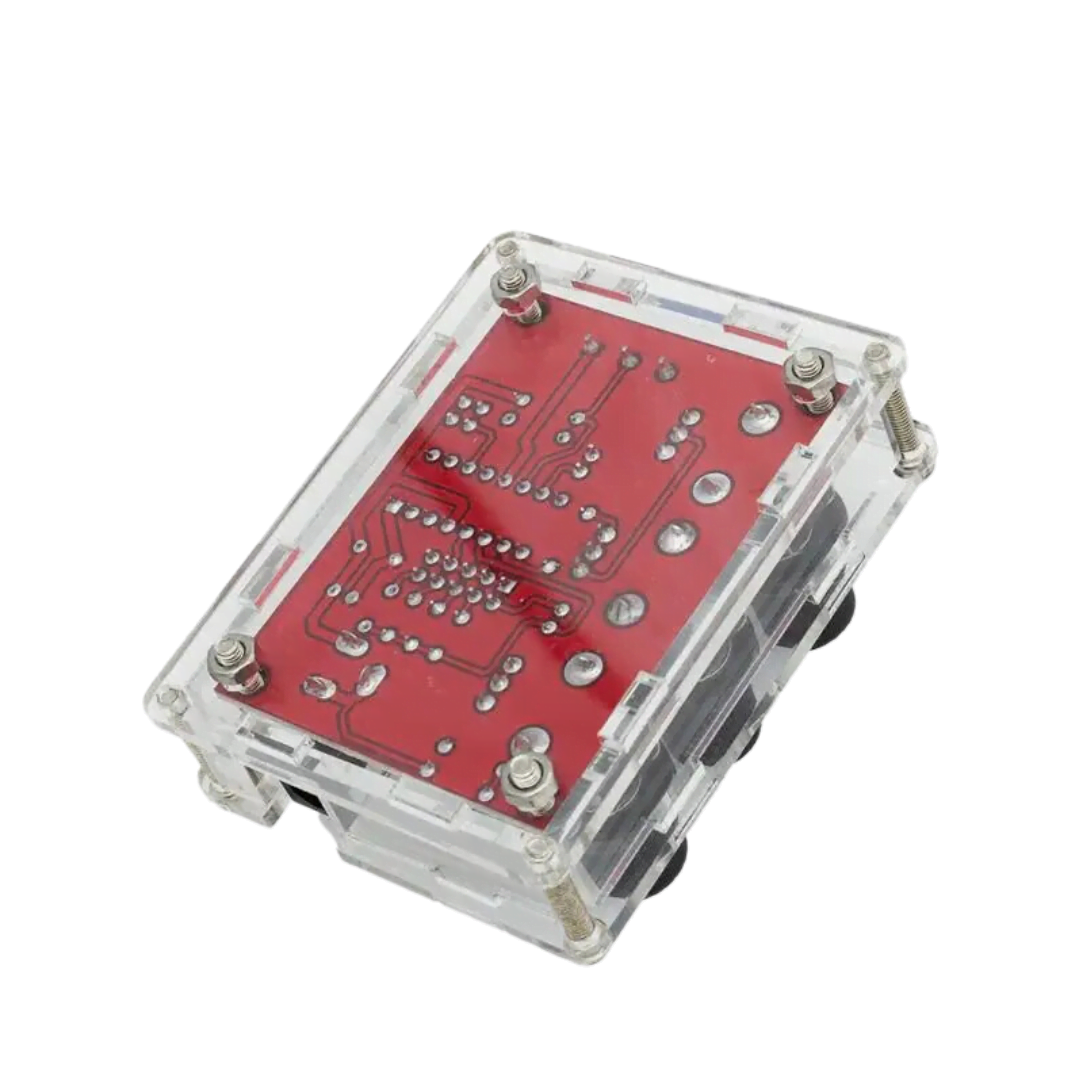

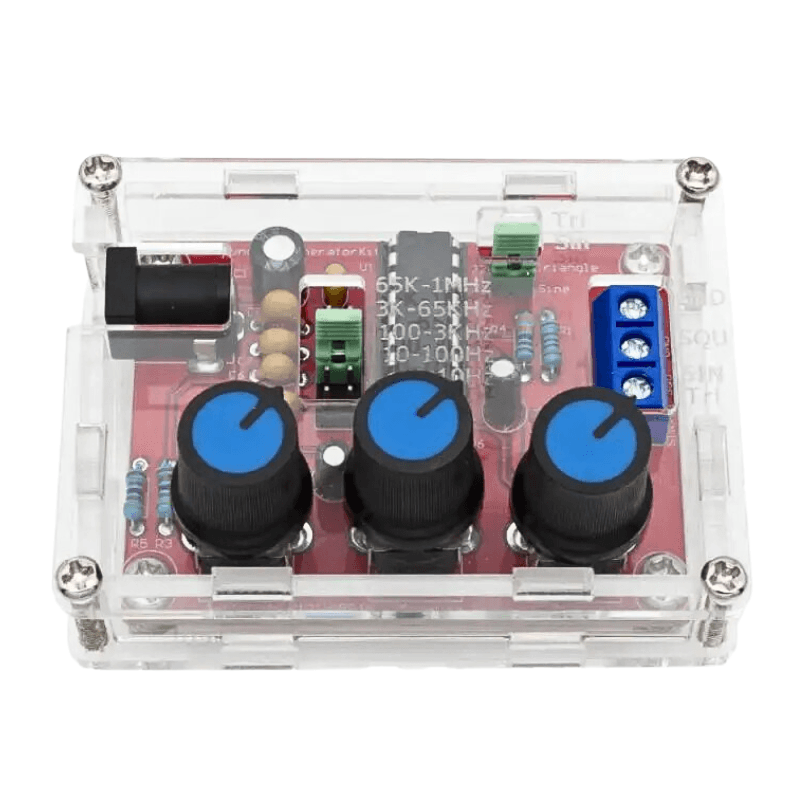

Generador de Señales XR2206 1MHz Seno, Triangulo y Cuadrada

Generador de Señales XR2206 1Hz – 1MHz Función Seno – Triangulo y Cuadrada

Este dispositivo permite generar variedad de formas de onda de amplitud y frecuencia variables.

Características:

Voltaje de Entrada: 9-12V DC

Formas de onda: Cuadrada, Seno y Triángulo

Impedancia: 600 Ohm + 10%

Frecuencia: 1Hz – 1MHz

Señal Sinusoidal:

Amplitud: 0 – 3V a 9V DC entrada

Distorsión: Menos de 1% (a 1kHz)

Flatness: +0.05dB 1Hz – 100kHz

Señal Cuadrada:

Amplitude: 8V (no load) at 9V DC input

Rise Time: Less than 50ns (at 1kHz)

Fall Time: Less than 30ns (at 1kHz)

Symmetry: Less than 5% (at 1kHz)

Señal Triangular:

Amplitude: 0 – 3V at 9V DC input

Linearity: Less than 1% (up to 100kHz) 10mA
